THK直線導軌選型指南

發布時間：

2025-02-25

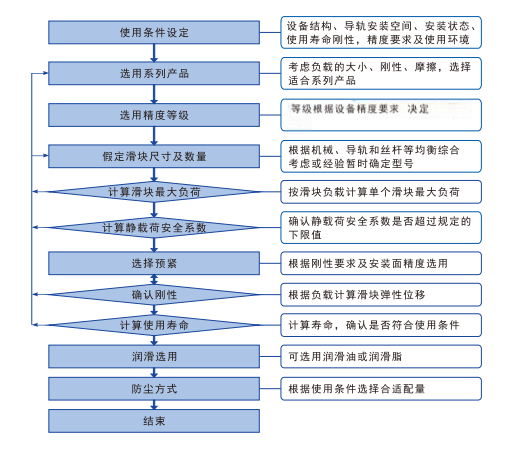

在現代機械制造與自動化設備領域，直線導軌作為關鍵部件，其性能優劣直接影響設備的運行精度、平穩性與使用壽命。面對市場上琳瑯滿目的直線導軌產品，如何精準挑選適配自身需求的產品，成為工程師與設備采購者的重要課題。以下將從多個核心維度，為您詳細闡述直線導軌的選擇要點。

一、明確應用場景與負載特性

工作環境分析：不同的工作環境對直線導軌有著不同要求。在潔凈室等對灰塵敏感的環境中，需選用具備良好防塵密封設計的直線導軌，如配備特殊防塵罩或密封膠條的型號，防止細微顆粒進入導軌內部，影響精度與壽命；而在高溫環境下，例如某些熱處理設備，要考慮導軌的耐高溫性能，選用耐高溫材質（如特殊合金鋼）制造、潤滑系統能適應高溫工況的產品，確保在高溫下仍能維持穩定運行。

負載類型與大小確定：精確評估負載類型（包括靜載荷、動載荷以及沖擊載荷）與大小是選型基礎。若設備運行過程中主要承受恒定的靜載荷，可依據負載重量選擇額定靜載荷大于實際負載的導軌；若涉及頻繁啟停、加減速等產生動載荷的工況，動載荷能力則成為關鍵考量指標，需確保導軌的額定動載荷能滿足長期運行需求；對于可能遭遇沖擊載荷的應用，如沖壓設備，所選導軌必須具備足夠的沖擊承載能力，通?？蓞⒖籍a(chǎn)品樣本中的沖擊載荷參數，并結合安全系數進行選型。

二、精度等級適配

精度等級劃分：直線導軌精度等級一般分為普通級（C）、高級（H）、精密級（P）、超精密級（SP）和超高精密級（UP）。普通級適用于對精度要求不高的一般性輸送、支撐等場合，如某些簡易的物料搬運設備；高級與精密級精度逐步提升，適用于機床加工、自動化檢測設備等，可保證較高的定位精度與重復定位精度；超精密級和超高精密級則主要應用于對精度極為嚴苛的領域，如半導體制造設備、光學檢測儀器等，能實現微米甚至亞微米級別的高精度運動控制。

精度與成本平衡：高精度等級直線導軌雖能提供卓越性能，但往往伴隨著較高成本。在選型時，需綜合考慮設備的精度要求與預算限制，避免過度追求高精度而造成成本浪費。例如，對于一些對成本敏感且精度要求在±0.05mm左右的自動化生產線，選擇高級精度導軌即可滿足需求，既能保證設備正常運行，又能控制成本在合理范圍內。

三、導軌尺寸與安裝方式

導軌尺寸確定：導軌尺寸包括導軌寬度、滑塊尺寸等，需依據設備的空間布局與負載情況來確定。在空間有限的設備中，應選擇尺寸緊湊的導軌，如微型直線導軌，以節省安裝空間；而對于承載較大負載的應用，需選用導軌寬度較寬、滑塊尺寸較大的產品，以提供足夠的承載能力與穩定性。同時，要注意導軌的長度需滿足設備的行程要求，且在計算長度時，要考慮安裝余量與預留的補償空間，防止因熱脹冷縮等因素導致導軌運行受阻。

安裝方式選擇：直線導軌常見安裝方式有底部安裝、側面安裝和頂部安裝等。底部安裝是最常用的方式，適用于大多數設備，安裝穩固且便于調整；側面安裝適用于空間有限且需要從側面固定導軌的場合，如一些狹窄的框架結構設備；頂部安裝則主要用于特定的設備布局，如某些倒置安裝的工作臺。選擇安裝方式時，需結合設備的結構設計、維護便利性以及受力情況進行綜合考量，確保導軌安裝牢固且運行順暢。

四、潤滑與維護考量

潤滑系統設計：良好的潤滑是保證直線導軌長期穩定運行的關鍵。不同的直線導軌產品配備有不同的潤滑系統，如自動潤滑系統、油脂潤滑系統和油潤滑系統等。自動潤滑系統能定時定量為導軌提供潤滑，適用于長時間連續運行的設備，可有效減少人工維護工作量；油脂潤滑系統操作簡單、密封性能好，適用于一般工況下的導軌潤滑，但需定期補充油脂；油潤滑系統散熱性能好，適用于高速運行且發熱量大的導軌。在選型時，要根據設備的運行工況與維護要求，選擇合適的潤滑系統。

維護便利性：選擇易于維護的直線導軌產品能降低設備的使用成本與停機時間。例如，導軌的密封結構應便于拆卸與清洗，方便清除內部積累的灰塵與雜質；潤滑系統的加油口位置應易于操作，方便定期添加潤滑劑；同時，產品的通用性也很重要，選擇市場上常見、易于獲取配件的導軌型號，可在設備出現故障時快速更換零部件，縮短維修時間。

五、品牌與質量評估

品牌聲譽與市場口碑：在直線導軌市場，知名品牌往往代表著更高的產品質量與可靠性。通過查閱行業資料、用戶評價以及咨詢業內人士，了解各品牌在市場上的口碑與聲譽。例如，一些國際知名品牌憑借長期積累的技術研發實力與嚴格的質量管控體系，在高精度、高可靠性直線導軌領域占據領先地位，其產品廣泛應用于高端制造業；而一些新興品牌可能在性價比方面具有優勢，但在產品穩定性與長期性能表現上可能需要進一步驗證。

質量認證與檢測報告：正規的直線導軌產品應具備相關質量認證，如ISO質量管理體系認證、CE認證等，這些認證是對產品質量與安全性的權威認可。同時，產品的檢測報告也是評估質量的重要依據，包括精度檢測報告、負載測試報告等。在采購時，要求供應商提供詳細的質量認證文件與檢測報告，確保所選導軌產品符合質量標準與技術要求。

直線導軌的選擇需綜合考量應用場景、負載特性、精度要求、尺寸安裝、潤滑維護以及品牌質量等多方面因素。只有通過全面、細致的分析與比較，才能挑選出最適合設備需求的直線導軌產品，為設備的高效、穩定運行提供堅實保障。
