THK直線導軌HSR大揭秘

在機械制造領域，直線導軌作為關鍵部件，對設備的精度、穩定性和效率起著舉足輕重的作用。THK作為行業的佼佼者，其HSR直線導軌憑借卓越的性能和廣泛的應用，備受關注。本文將深入剖析THK直線導軌HSR系列，揭開其神秘面紗。

一、HSR系列特性

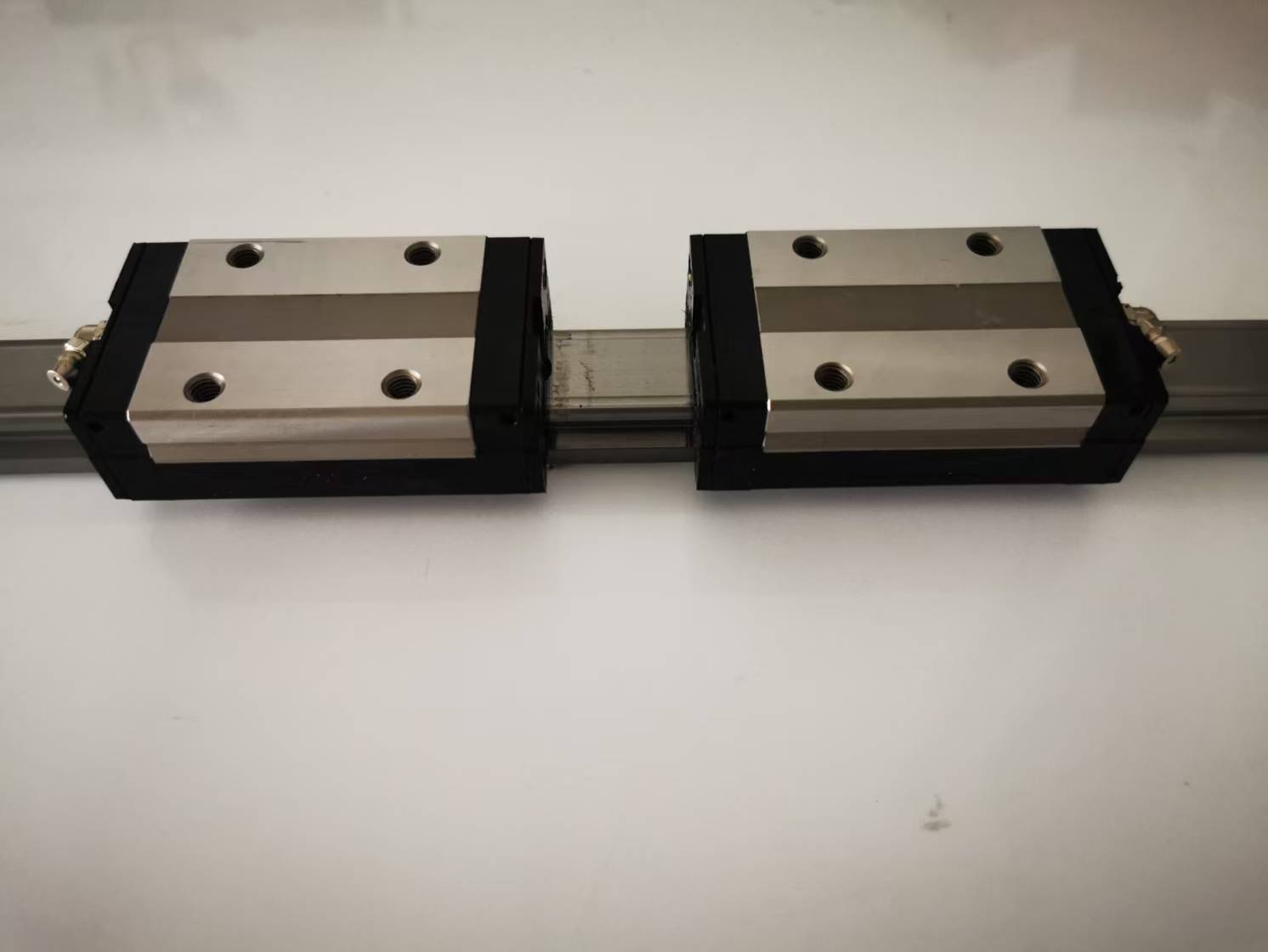

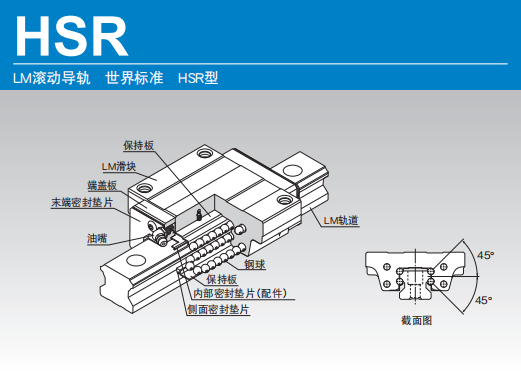

1. 高負載與高精度：HSR直線導軌用于直線往復運動場合，擁有比直線軸承更高的額定負載，同時可以承擔一定的扭矩，可在高負載的情況下實現高精度的直線運動。其獨特的4列滾動面設計，各鋼球列按45°接觸角配置，使滑塊在徑向、反徑向和側向四個方向上均能承受相同的額定負荷，無論何種安裝姿勢都能穩定運行，保證了設備在復雜工況下的高精度作業。

2. 低摩擦與高速度：通過精密研磨加工的滾動面，配合鋼球的循環運動，HSR直線導軌維持較低的摩擦系數，這不僅降低了能量損耗，還能實現高速運動，提高設備的工作效率，適用于如高速機床、自動化生產線等對速度要求較高的設備。

3. 高剛性與穩定性：HSR直線導軌對滑塊進行了高剛性設計，加之能施加均等的預壓，加強了四個方向的剛性，使其在承受重載和高速運動時，能夠保持穩定，不發生變形，確保設備的正常運行和加工精度，常用于大型機械設備和重載工況。

二、型號分類及應用

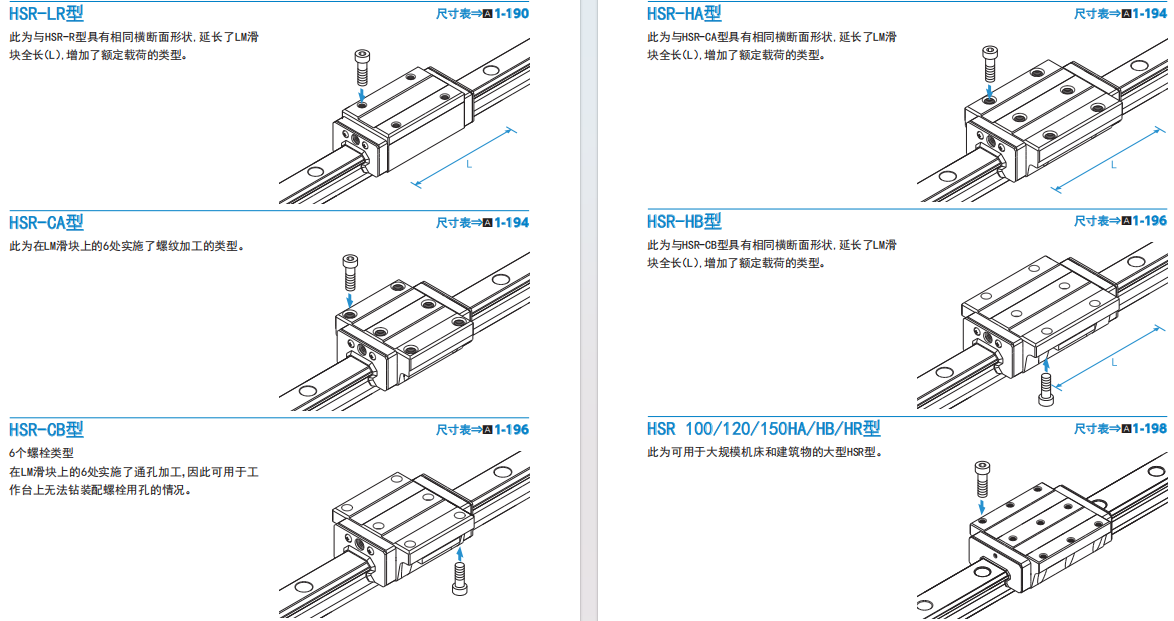

HSR系列包含多種型號，如HSR15、HSR20、HSR25、HSR30、HSR45、HSR55、HSR65、HSR85等，不同型號在尺寸、負載能力等方面存在差異，以滿足不同設備的需求。

1. 小型設備：像HSR15、HSR20等較小尺寸的型號，適用于負載較小、精度要求較高的輕型機械裝置，如小型數控機床、電子設備制造設備等。其緊湊的尺寸能夠滿足設備對空間的嚴格要求，同時高精度的特性有助于提高設備的加工精度。

2. 中型設備：HSR25、HSR30等型號可承受中等負載，常用于普通機床、工業機器人等設備的直線運動部件。其合理的結構設計和材料選擇，使得在中等負載條件下能夠保持穩定的運行性能，有效延長設備的使用壽命。

3. 大型設備：HSR45、HSR55、HSR65、HSR85等尺寸較大、負載能力較強的型號，適用于大型加工設備、重型機械、大型沖壓機、注塑機、超大型機械裝備、大型龍門銑床等對直線導軌滑塊承載能力要求較高的場合。在這些大型設備中，HSR系列滑塊能夠承受巨大的切削力、沖擊力和負載，確保設備工作臺的精確直線運動，保證設備的穩定性和可靠性。

HSR系列廣泛應用于木工機械、數控加工中心、磨床、印刷包裝設備、半導體制造設備、精密測量儀器等眾多領域。在數控加工中心中，HSR直線導軌保證刀具的精確運動，提高加工精度和表面質量；在印刷包裝設備中，確保印刷頭、包裝機械臂等部件的平穩運動，提高印刷和包裝的精度和速度。

三、特殊環境型號

THK在HSR型產品規格系列的基礎上，開發了各類適合在特殊環境下使用的“特殊環境LM導軌” 。

1. HSR - M1型：高溫環境用LM導軌，最高工作溫度為150°C，滿足在高溫環境下設備對直線導軌的需求，如某些熱處理設備、高溫實驗設備等。

2. HSR - M2型：通過使用高耐腐蝕性不銹鋼材質，表現出優異的耐腐蝕性，適用于腐蝕性環境，如化工設備、食品加工設備（需接觸腐蝕性清潔劑等）等可能存在腐蝕風險的場所。

3. HSR - M3型：不易受磁場影響的低透磁率LM導軌。通過在LM軌道和LM滑塊中使用低磁導率材料，該產品可以在磁場環境中保持產品性能，即使在MRI設備和各種測試設備等存在強磁場的環境中，也不受磁場的影響，能夠保持順暢的運動。

四、選型要點

1. 負載大小和方向：根據設備工作時滑塊所承受的負載大小和方向，選擇合適型號的HSR直線導軌，確保其額定負載能夠滿足需求，并且在各個方向上都能穩定承載。

2. 精度要求：HSR直線導軌精度等級劃分為普通級（無標記）、（H）、精密級（P）、超精密級（SP）以及超超精密級（UP）。根據設備對運動精度的要求，選擇相應精度等級的導軌，如精密測量儀器、半導體制造設備等通常需要高精度等級的導軌。

3. 速度要求：考慮設備運行的速度，HSR系列雖然能適應較高速度，但不同型號在速度性能上也有一定差異，對于高速運行的設備，需選擇更適合高速的型號。

4. 安裝空間：結合設備的安裝空間，選擇尺寸合適的導軌型號，確保導軌能夠順利安裝在設備中，同時不影響其他部件的正常運行。

5. 環境因素：如果設備工作環境存在高溫、腐蝕、磁場等特殊情況，應優先選擇對應的特殊環境型號，如HSR - M1、HSR - M2、HSR - M3型等。
